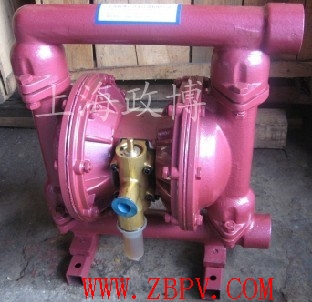

QBY铸铁气动隔膜泵
发布日期:2012/3/30 20:48:54
一、上海政博牌QBY铸铁气动隔膜泵概述:

    上海政博生产QBY铸铁气动隔膜泵,是一种新型输送机械,该产品具有自吸泵的功能,是目前国内最新颖的一种自吸泵类产品。上海政博QBY铸铁气动隔膜泵采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.上海政博目前已形成系列化生产,共有八种规格直径:¢10mm3/8"、¢15mm1/2"、¢25mm1"、¢40mm11/2"、¢50mm2"、¢65mm21/2"、¢80mm3"、¢100mm4"。按材质和类别可分为:铝合金气动隔膜泵、QBY铸铁气动隔膜泵、塑料气动隔膜泵 、不锈钢隔膜泵按性能可分为小型隔膜泵、QBY1气动隔膜泵、QBY2气动隔膜泵,QBK气动隔膜泵、第四代气动隔膜泵几种。根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。自1986年投产以来,上海政博QBY铸铁气动隔膜泵已被国内一千多家石油、化工、电子、陶纺织系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取的了满意的效果。

二、上海政博QBY铸铁气动隔膜泵主要特点:

1、上海政博QBY铸铁气动隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;

2、流动宽敞通过性能好允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;

3、上海政博QBY铸铁气动隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);

4、无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;

5、上海政博QBY铸铁气动隔膜泵不必用电,在易燃、易爆场所使用安全可靠;

6、上海政博QBY铸铁气动隔膜泵可以浸没在介质中工作;

7、上海政博QBY铸铁气动隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;

8、上海政博QBY铸铁气动隔膜泵结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

9、上海政博QBY铸铁气动隔膜泵可输送较粘的液体(粘度在1万厘泊以下);

10、上海政博QBY铸铁气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该隔膜泵一大特点。

三、上海政博QBY铸铁气动隔膜泵主要用途:

1、上海政博QBY铸铁气动隔膜泵可以吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后,用上海政博QBY铸铁气动隔膜泵吸沉积物及灌浆。

6、吸各种乳剂和填料。

7、吸各种污水。

8、为油轮,驳船清仓吸取仓内污水。

9、吸啤酒花及发酵粉稀浆、糖浆、糖密。

10、矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、上海政博QBY铸铁气动隔膜泵泵吸各种橡胶浆。

12、上海政博QBY铸铁气动隔膜泵可以吸各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、上海政博QBY铸铁气动隔膜泵可以吸各种剧毒、易燃、易挥发液体。

14、上海政博QBY铸铁气动隔膜泵各种强酸、强碱、强腐蚀液体。

15、吸各种高温液体最高可耐150度。

16、上海政博QBY铸铁气动隔膜泵作为各种固液体分离设备的前级送压装置。

四、上海政博QBY铸铁气动隔膜泵工作原理:

    QBY铸铁气动隔膜泵的两个对称工作腔中,A腔和B腔中各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜片,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜片的同步往复运动。

    在图中压缩空气由入气口进入配气阀,使膜片向右运动,则A室吸力使介质由C入口流入,推开球阀2进入A室,球阀4则因吸入闭锁,B室中的介质则被挤压,推开球阀3由D流出同时使1闭锁,防止回流,就这样循环往复使介质不断从C入口吸入D出口排出。

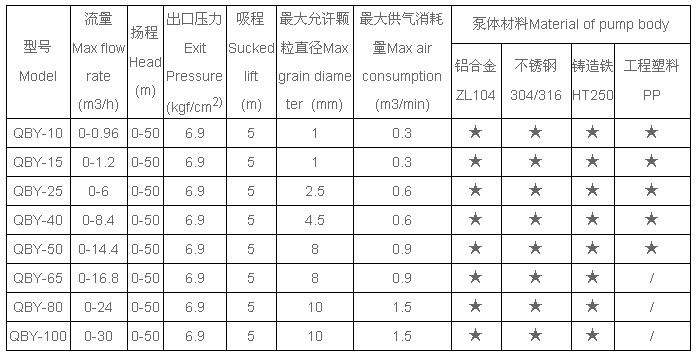

五、上海政博QBY铸铁气动隔膜泵性能参数表:

Note:★-有 have /-无 without

六、上海政博QBY铸铁气动隔膜泵主要零件材料:

七、上海政博QBY铸铁气动隔膜泵、主要外型尺寸参数:

   法兰端尺寸根据相应的标准设计与生产,也可以根据客户的设计生产。

八、上海政博QBY铸铁气动隔膜泵、管道系统连接示意图:

九、上海政博QBY铸铁气动隔膜泵订货须知:

一、①产品名称与QBY铸铁气动隔膜泵型号,②QBY铸铁气动隔膜泵口径,③QBY铸铁气动隔膜泵扬程(m),④QBY铸铁气动隔膜泵流量,⑤QBY铸铁气动隔膜泵吸程(m),⑥QBY铸铁气动隔膜泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定上海政博公司的QBY铸铁气动隔膜泵产品型号,请按QBY铸铁气动隔膜泵型号直接向上海政博公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上海政博公司的技术专家为您审核把关。

感谢您访问我们政博公司的网站www.zbpv.com,如有任何QBY铸铁气动隔膜泵,疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
