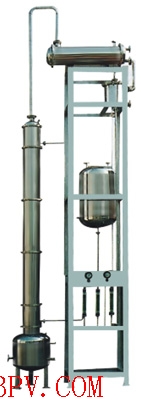

酒精回收塔
发布日期：2012-3-24 16:10:23
产品描述:
一、概述
酒精回收塔由塔釜、塔身、冷凝器、冷却器、缓冲罐、高位贮罐六个部分组成，适用于制药、食品、轻工、化工等行业的稀酒精回收，本设备与物料接触部分均采用 0Gr19Ni9不锈钢制造，具有良好的耐腐蚀性能，并且有节能、环保、降低生产成本、提高效率的优点。本装置可将30度～50度的稀酒精蒸馏到93 度～95度，残液排放含醇度底符合环保要求。
本装置采用高效不锈钢波纹填料。接触物料部分全部采用不锈钢制作，符合GMP标准。
|
参 数 |
JH-200 |
JH-300 |
JH-400 |
JH-500 |
JH-600 |
JH-800 |
|
塔体直径 ㎜ |
200 |
300 |
400 |
500 |
600 |
800 |
|
塔体高度 m |
6 |
7 |
7 |
11 |
11 |
11 |
|
釜容积 L |
600 |
1120 |
1450 |
2200 |
2200 |
2200 |
|
回收能力 L/h |
60-80 |
100-120 |
120-150 |
350-400 |
350-400 |
350-400 |
|
回收浓度 |
93%～95% | |||||
|
蒸汽压力 |
0.09Mpa | |||||
|
系统压力 |
常压 | |||||
|
冷凝面积 ㎡ |
6.7 |
8.8 |
11 |
30 |
30 |
30 |
|
冷却面积 ㎡ |
2 |
3 |
3.5 |
10 |
10 |
10 |
|
设备净重 ㎏ |
1250 |
1800 |
2200 |
6500 |
6500 |
6500 |
|
长度 mm |
2300 |
2600 |
2600 |
4000 |
4000 |
4000 |
|
宽度 mm |
700 |
800 |
1000 |
1800 |
1800 |
1800 |
|
高度 mm |
8000 |
900 |
10000 |
11000 |
12000 |
14000 |
